基于LN2535的低成本手机充电器应用方案
——CC/CV(恒流/恒压)5V/1A

1. 简介

本文是一份基于LN2535设计的低成本手机充电器的应用方案报告。本方案使用LN2535驱动外接NPN三极管例如13003,是典型的低成本的开关电源方案。该方案具有低成本、无需光耦及Y电容、良好的恒流/恒压性能和低待机功耗等特点。此应用尤其适合小功率充电器上成本控制敏感的地方,例如手机充电器、MP3播放器的充电器等。本文内容包括电路原理图、材料清单、变压器文件和性能测试数据。

方案基本特性:

  • PWM控制的超低成本手机充电器方案
  • 初级调整技术
  • 免光耦
  • 无需Y电容和共模EMI滤波器
  • 85VAC-264VAC全电压输入范围
  • 低待机功耗
  • 高精度恒流恒压输出
  • 超越CEC平均效率要求
  • 外部元件少
  • 集成输入电压变化补偿电路
  • 集成变压器电感变化补偿电路
  • 集成输出线损补偿电路
  • 输入欠压保护、输入过压保护
  • 输出短路保护、输出过压保护
  • 过温保护
  • 反激式DCM工作模式
  • SOT23-5封装


2.电路原理图

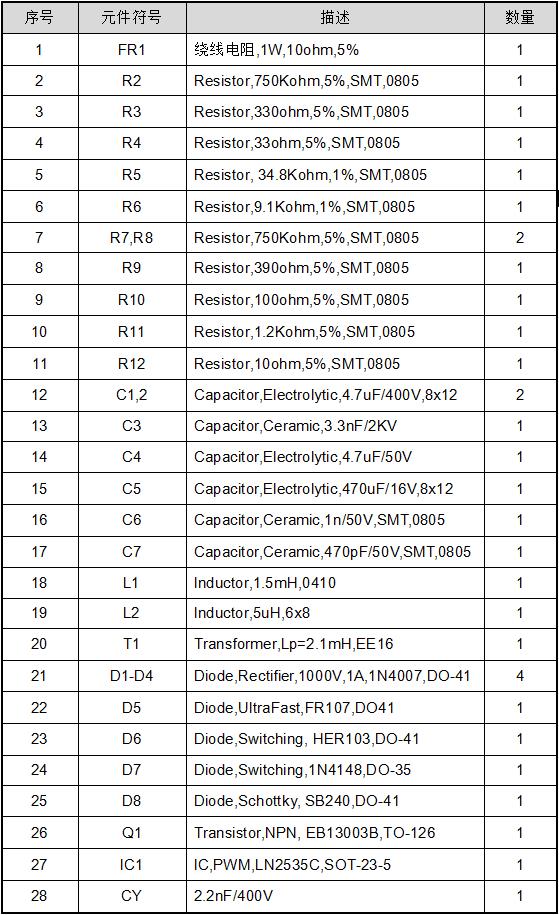

3. 材料清单


4. 变压器规格
4.1. 示意图


变压器示意图

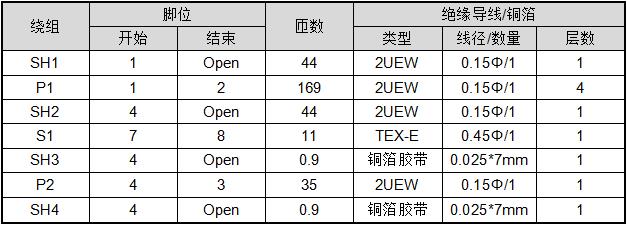

4.2. 材料清单


注:SH1、SH2为屏蔽层,SH3、SH4为铜箔屏蔽层,P1、P2为初级,S1为次级。

4.3装配图


4.4. 电气规格


5. 性能测试数据

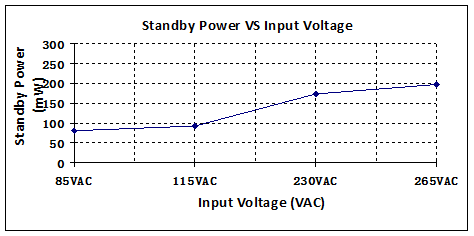

5.1. 待机功耗

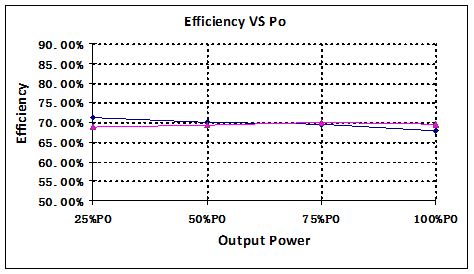

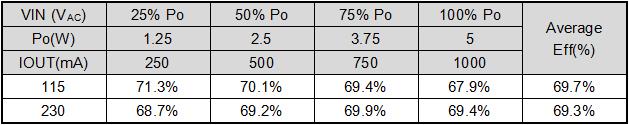

5.2. 效率(AWG24#,1.5m)

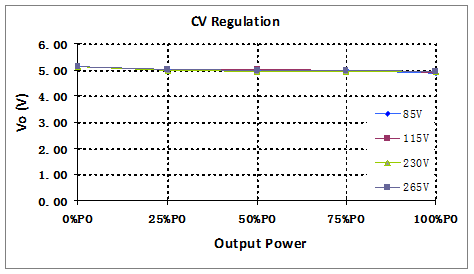

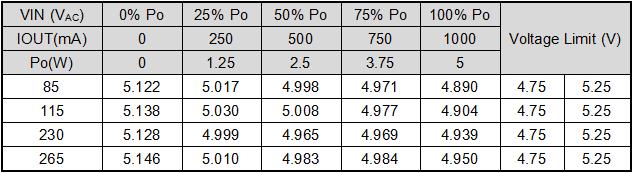

5.3. 输入电压和负载调整率

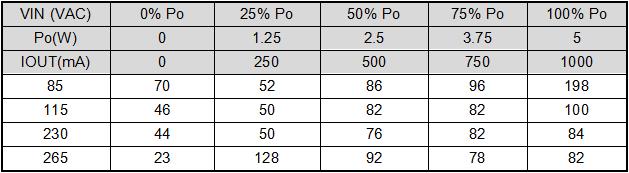

5.4. 纹波和噪声


5.5. 开机和关机

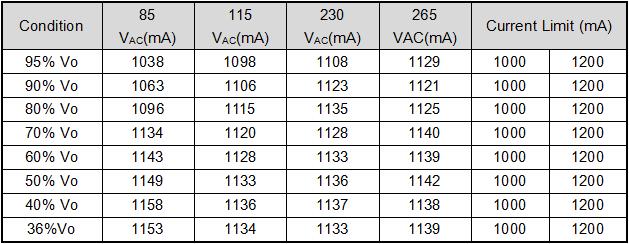

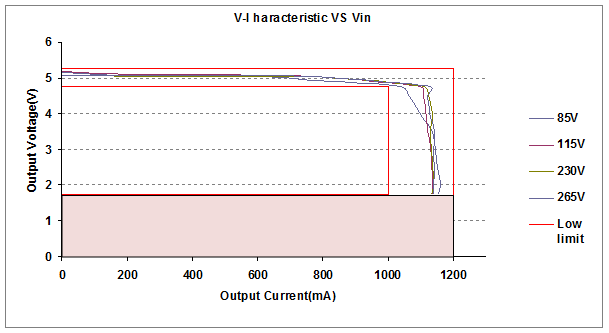

5.6. 恒流和过流

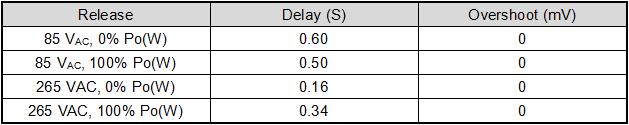

5.7. 短路与释放

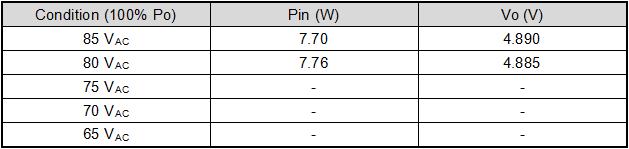

5.8. 输入欠压测试


6. 耐压测试
6.1 耐压测试
